1.粉碎主機 :粉碎機采用離心風選式 ，通過高速旋轉的粉碎錘頭對物料與外圍牙板間進行剪切 、碰撞 、磨擦而粉碎 ， 內有分級機構 ，通過調節斜風葉與斜襯的間隙可調節飛出物料的細度 , 主機內無篩無網對粘性 、油性物料有很大的適應性 。粉碎后的物料由正風系統送入集粉分級機 ，主機采用聯軸器聯接 ，運轉平穩 。機殼采用循環水冷卻 ，可有效的降低設備溫度 ， 防止藥物因設備溫度升高而影響療效 。軸承部位裝有密封性好的油封 ，有效地阻止粉塵的進入 ，延長了軸承的使用壽命 ;
2.性能參數 :
（1）. 主軸轉數：2900轉/分
（2）. 粉碎細度：60-200目
（3). 一次出粉合格率：95-100%（以100目為準）
（4). 篩選機：1.5千瓦
（5). 生產能力：80-1000kg/h（一般中草藥處方加工）
（6). 配套電機：
主機 Y225M-2 45kw
風選器電機 JZTY41-4 4KW
喂料器電機 JZTY11-4 0.75KW
（7). 外形尺寸：
主機1800×1600×1750(長×寬×高)mm
（8). 機組外形尺寸：
主機4500×5000×4800(長×寬×高)mm
(9)機器重量：主機1600kg
3.集粉分級機 :集粉分級機可將粉碎后的物料進行分級處理 ，達到細度的粉體被風力送到旋風分離器收集 ，達不到細度的被自動送回主機進行二次粉碎 ，更換分級機篩網目數可控制成品粉的細度 ，篩網內有自動毛刷清理機構 ，可防止物料堵塞篩網 ;
4.性能參數 :主軸轉速 32r/min； 篩網尺寸 ?700× 13 00mm ;
5.旋風分離器 :含塵氣流進入分離器時 ，將由直線運動變?yōu)?/span>圓周運動 ，氣流沿器壁呈螺旋形向錐體流動 , 旋轉過程中產生離心力 ，將密度大于氣體的塵粒甩向器壁下落到關風機排出 ，氣流下降時錐體因錐形收縮而向中心靠近 ，由排氣管排出 。 關風機
升/min ;
6.脈沖除塵器 :通過噴吹壓縮空氣的方法除掉過濾濾袋上附著的粉塵； 本機有4組脈沖23個除塵袋 ，
由脈沖控制儀控制 ，每次開一組脈沖閥來除去它所控制的那部分布袋的灰塵 ，而其他的布袋或?yàn)V筒正常工作 ， 隔一段時間后下一組脈沖閥打開 ，清理下一部分 ，循環除塵 ;
7.性能參數 :散風面積 18m2； 濾袋數量 23件/臺； 處理風量 2800m3/h 。
電控柜： 為整套機組的控制中心 ，通過按鈕可控制各工序的正常工作 。機組附件：包括平臺 、欄桿 、扶梯 、支架 、管道 、快裝卡箍 、引風機等 。

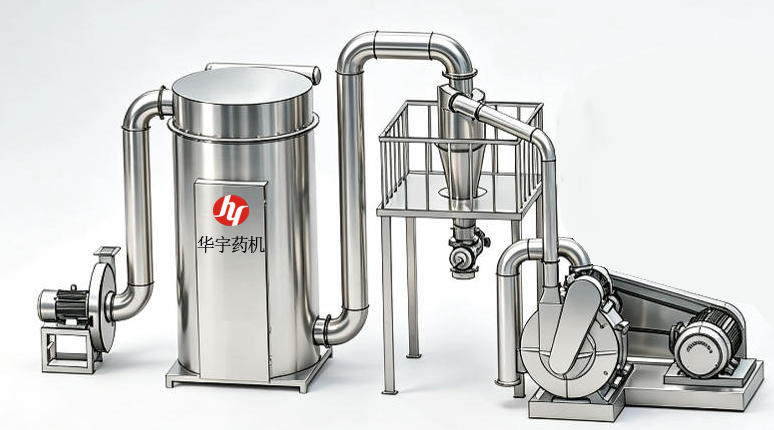

700型中藥多級粉碎機
|
